Montage différentiel QUAIFE

Introduction:

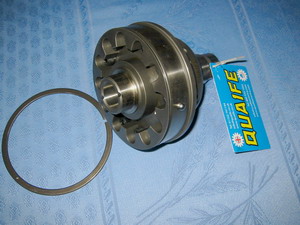

Dans le cas présent il s'agit du Quaife QDF9H qui se monte sur une couronne d'origine et permet de garder les cardans d'origine, ce qui réduit le coût final....

Préparation de la couronne:

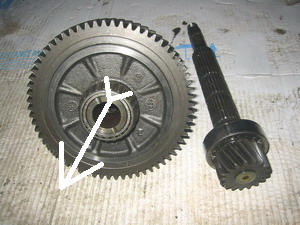

Dans un premier temps, il faut dégager le boîtier différentiel d'origine. A l'aide d'une presse, mettre le boîtier en tension et chauffer tout le tour de la couronne.... 2 tonnes doivent suffirent à sortir le différentiel...

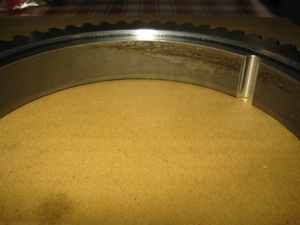

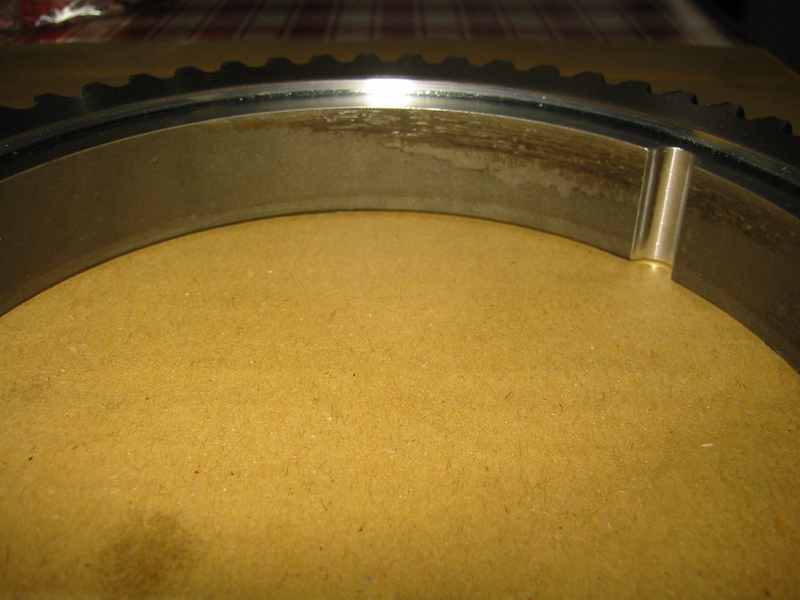

Nettoyer l'intérieur de la couronne puis usiner 2 gorges suivant le schéma ci dessous.... ces gorges servent à recevoir les 2 billes anti-glissement diamètre 8 mm du différentiel....

cliquez pour agrandir

Montage du différentiel:

Pas de problèmes particulier pour le montage... utiliser la presse, bien centrer les 2 billes au dessus des gorges, mettre du loctite type "Scell-bloc" à l'intérieur de la couronne, emmancher le tout et mettre en place le circlips.

Reste ensuite à installer les 2 roulements coniques en bout de différentiel...

Attention: Quaife a changé ses différentiels, il faut désormais faire un usinage supplémentaire sur le tour de courronne afin de pouvoir mettre en place le circlips

Pour tout renseignement ou réalisation spécifique, me contacter: batteuxcompetition@cegetel.net
